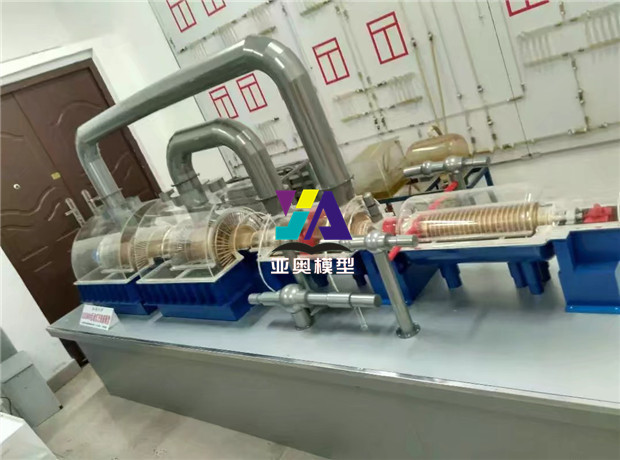

反动式汽轮机模型
反动式汽轮机一般都是多级的。按照蒸汽在汽轮机中的流动方向分类，反动式汽轮机可分为轴流式和辐流式两种。
轴流式轴流式多级反动式汽轮机的动叶片直接装在轮鼓上，在每列叶片之前，装有静叶片。动叶片和静叶片的断面形状基本相同。压力为p0的新蒸汽由环形汽室进入汽轮机后，在第一级静叶栅中膨胀，压力降低，速度增加。然后进入第一级动叶栅，改变流动方向，产生冲动力。在动叶栅中，蒸汽继续膨胀，压力下降，流速增高。汽流在动叶栅中速度的增高，对动叶栅产生反动力。转子在冲动力和反动力的共同作用下旋转作功。从第一级流出的蒸汽依次进入以后各级重复上述过程，直到经过最后一级动叶栅离开汽轮机。由于蒸汽的比容随着压力的降低而增大，因此，叶片的高度相应增高，使流通面积逐级增大，以保证蒸汽顺利地流过。由于反动式汽轮机每一级前后都存在压力差，因而在整个转子上产生很大的轴向推力。为了减小这个轴向推力，反动式汽轮机不能象冲动式汽轮机那样采用叶轮结构，而是在转子前部装设平衡活塞来抵消轴向推力。活塞前的空间用联通管和排汽管联通，使活塞上产生一个向左的轴向推力，以达到平衡转子轴向推力的目的。 式
辐流式多级反动式汽轮机有两个轴，叶轮分别安装在这两个转轴上，叶片分别垂直安装在两个叶轮的端面上，组成动叶栅。辐流式反动式汽轮机是利用反动作用原理来工作的，新蒸汽从新蒸汽管进入汽轮机蒸汽室，然后流经各级动叶栅逐渐膨胀，利用汽流对叶片的反动力推动叶轮旋转作功，从而将蒸汽的热能转变成机械能。辐流式汽轮机的两个转子按相反的方向旋转，可以分别带动两个发电机工作。
